模擬量測試板卡的主要參數

支持9V至32V的供電電壓，供電電流需大于2A。

輸入

通道

8個輸入通道，可同時測量電壓和電流。電壓測量范圍為-25V至+25V，電流測量范圍為-25mA至+25mA，兩者的測量誤差均為±1%。

輸出

通道

8個輸出通道，可控制輸出電壓和電流，無需手動切換輸出模式。輸出電壓范圍為-12V至+12V，電流輸出范圍為-25mA 至+25mA，兩者的輸出誤差均為±2%。

RS485

通信

通過RS485接口控制輸出電壓、輸出模式，以及讀取輸入電壓和電流。支持一問一答模式，支持?jǐn)嚯娪洃浌δ堋?/p>

CAN

通信

通過FDCAN或CAN2.0B控制和讀取板卡參數，如：輸出電壓、輸出電流、輸出模式和讀取輸入電壓、輸入電流等。支持?jǐn)嚯娪洃浌δ堋?/p>

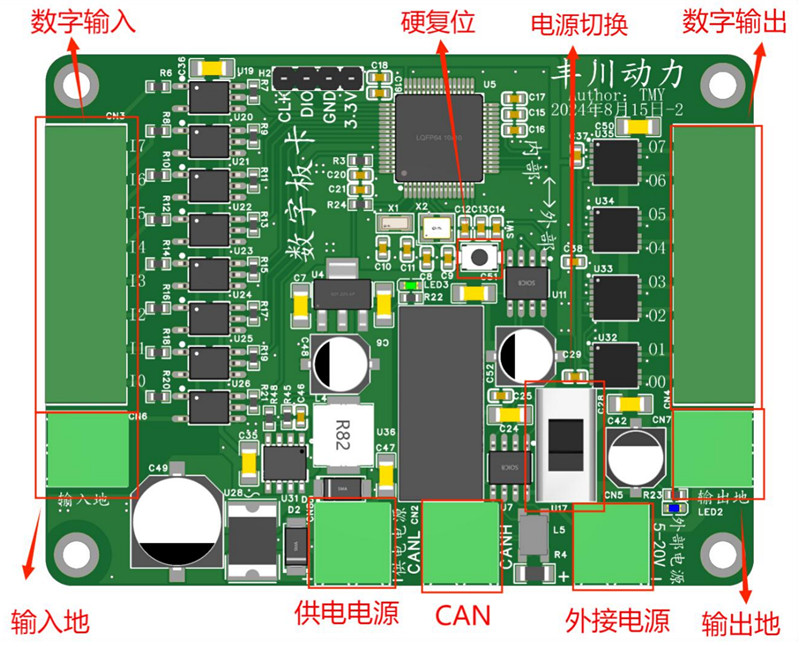

數字量測試板卡的主要參數

6V至32V的供電電壓和大于1A的供電電流。輸入通道接受3.3V至12V的電壓，輸出通道可以由內部5V隔離電源或外部7V至25V電源供電。

輸入

通道

8個輸入通道，能夠測量信號的周期、正脈寬和負脈寬。支持最大4.29億微秒的周期和最小10微秒的脈寬測量，具有±5微秒的測量精度。

輸出

通道

8個輸出通道，支持兩路獨立的ABZ編碼信號輸出和兩路獨立的PWM輸出。輸出通道可以輸出最高1MHz的PWM信號和最高600KHz的編碼信號。

RS485

通信

通過RS485控制和讀取板卡參數，如：輸入捕獲通道、捕獲數據、輸出編碼信號頻率和相位等。支持一問一答模式，支持?jǐn)嚯娪洃浌δ堋?/span>

CAN

通信

通過FDCAN或CAN2.0B控制和讀取板卡參數，如：輸入捕獲通道、捕獲數據、輸出編碼信號頻率和相位等。支持?jǐn)嚯娪洃浌δ堋?/span>
